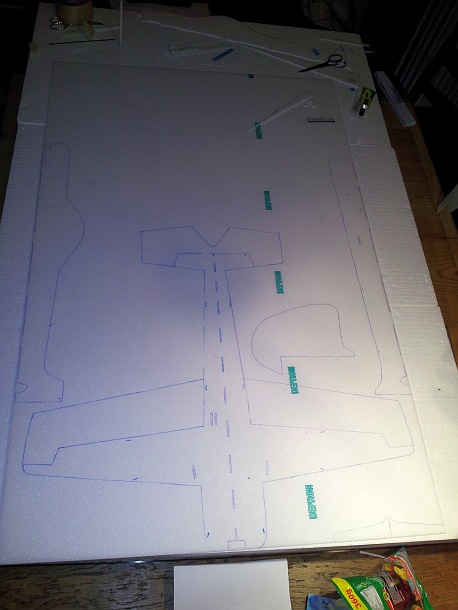

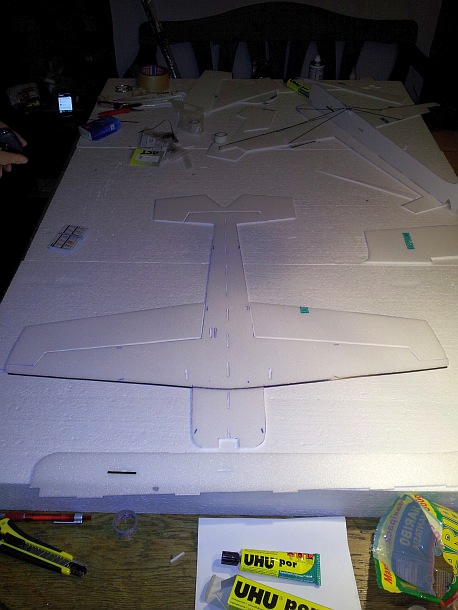

 Der skalierte Plan wurde in sämtliche Einzelteile zerschnitten, auf Depron 3mm Platte mit Tesa fixiert und die Umrisse nachgezeichnet. |

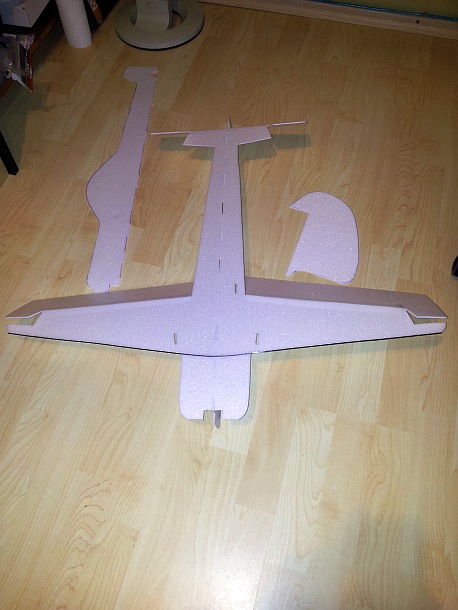

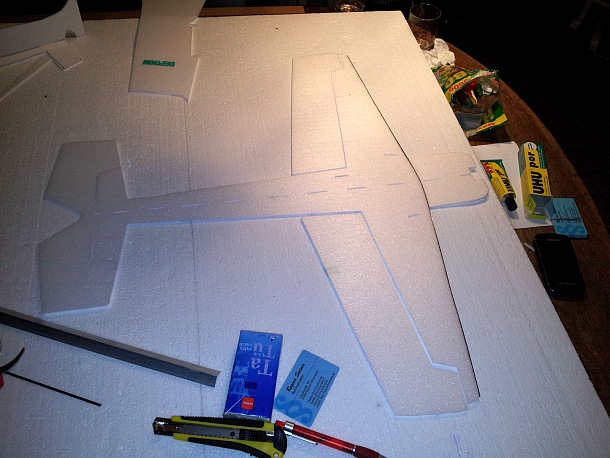

 Das Ganze wird dann mit einem Skalpell ausgeschnitten. |
 Eine 3x1 mm Kohlefaserleiste wird als Nasenleiste mit UHU por aufgeklebt. Dann das Rumpfnasenteil auf die Leiste kleben. |
 Alle Ruder werden im 45° Winkel angeschrägt und mit Scharnierband fest geklebt (auf der nicht angeschrägten Seite). Dabei auf freies Spiel achten, insbesondere bei den Querrudern |

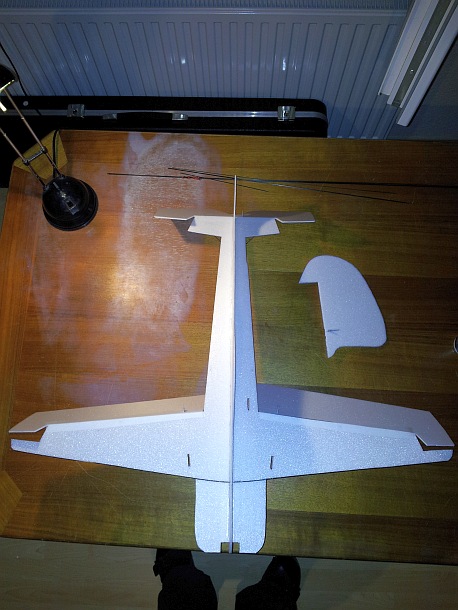

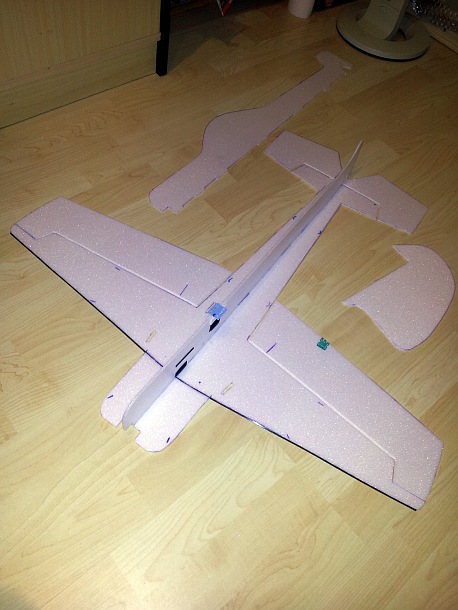

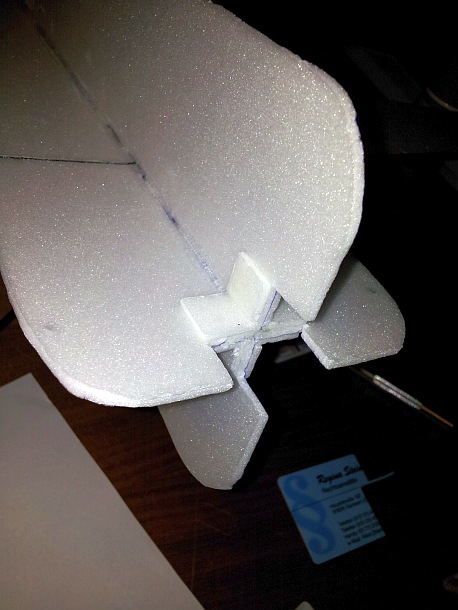

 Untere Rumpfsiluette und das Streben-Lager (hellblau) ankleben. Auf Rechtwinklichkeit achten. |

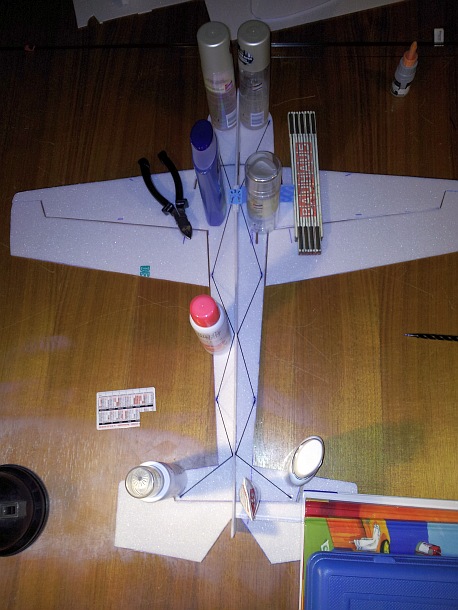

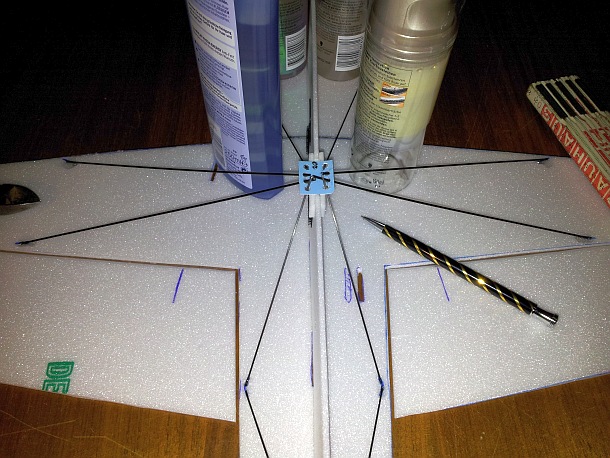

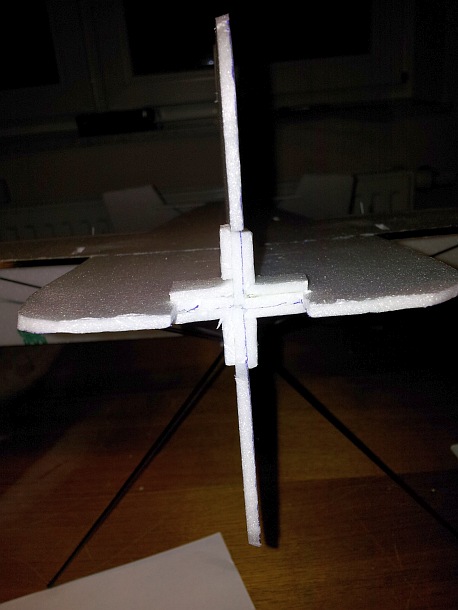

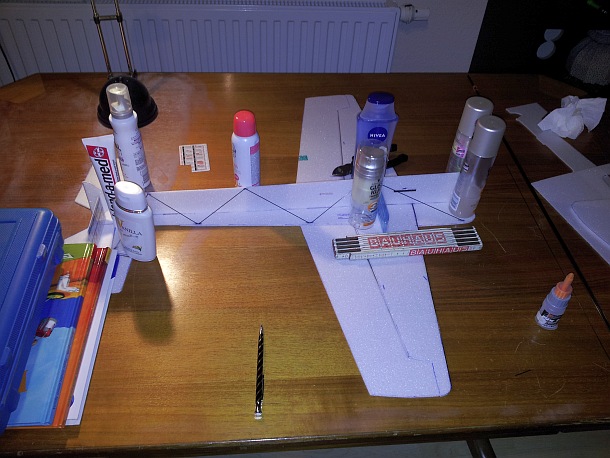

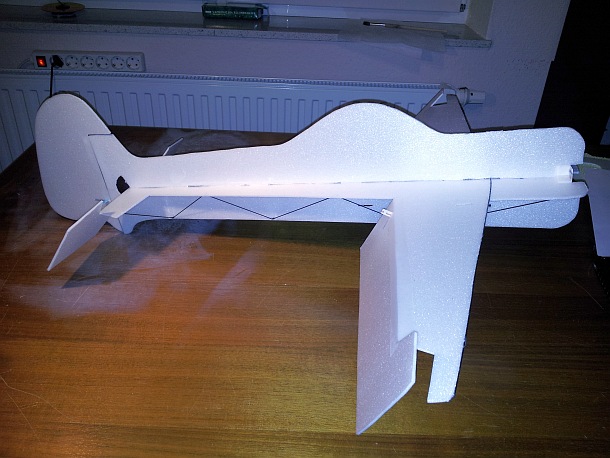

 Den Rumpf beschweren damit er absolut plan aufliegt. Als Verstrebungen dienen 1mm Kohlefaserstäbe die mit FixIt für EPP angeklebt werden. |
 |

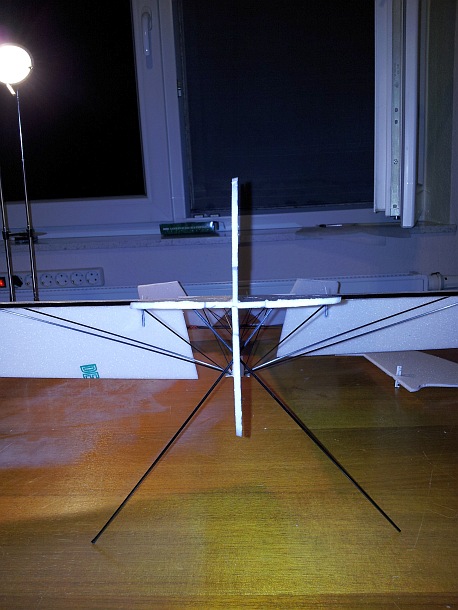

 Als Flächenstreben habe ich 1,3mm Kohlefaserstäbe verwendet. |

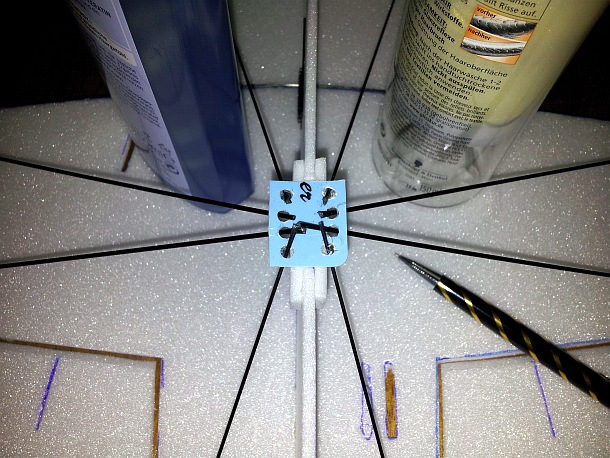

 Das Strebenlager wird aus Plastik Visitenkarten angefertigt. |

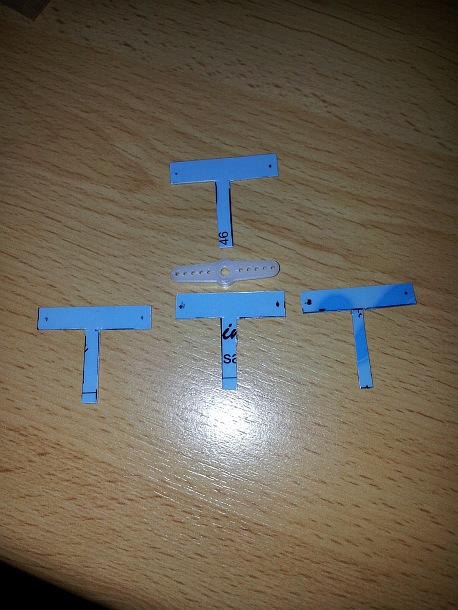

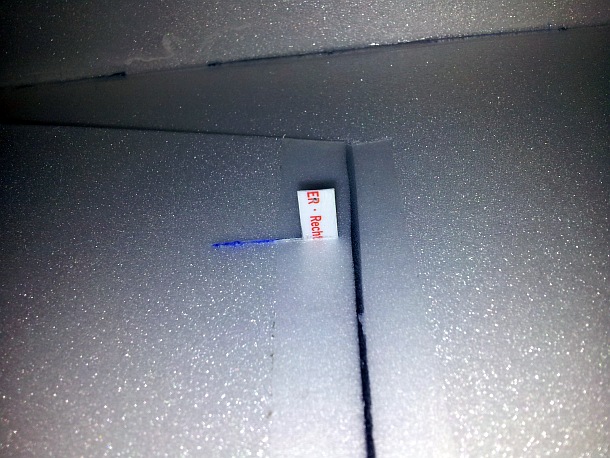

 Die Ruderhörner werden ebenfalls aus Plastik Visitenkarten mit der Schere ausgeschnitten. Die Anlenkung erfolgt über Angelschnur oder Zwirn. |

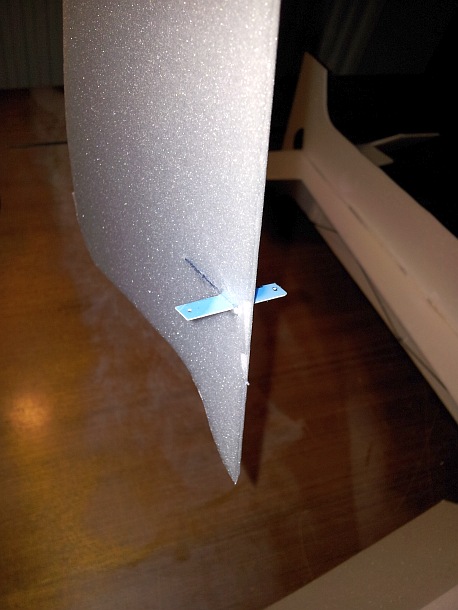

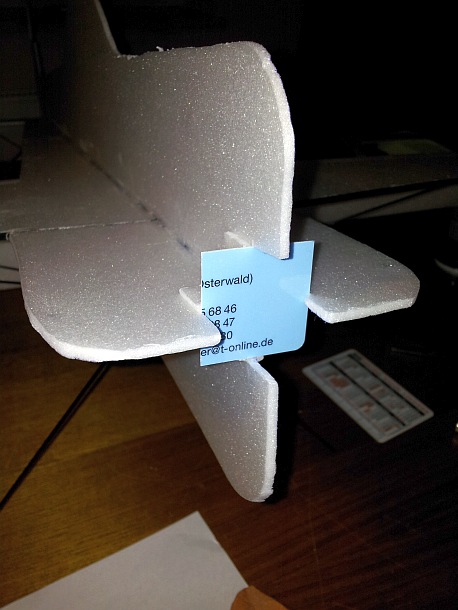

 Ein Schlitz im Ruder mit dem Skalpell und mit FixIt das Ruderhorn festgekleben. |
 |
 |

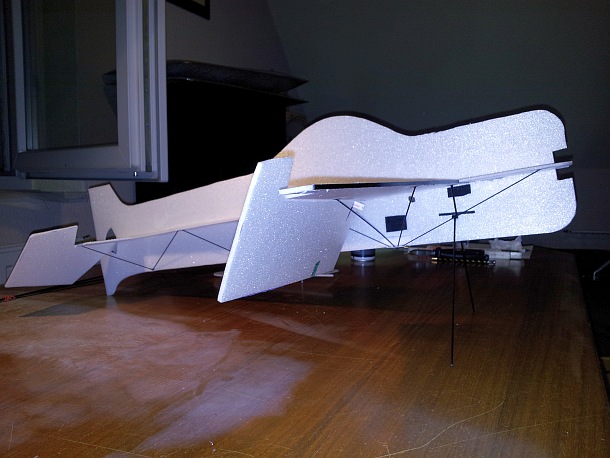

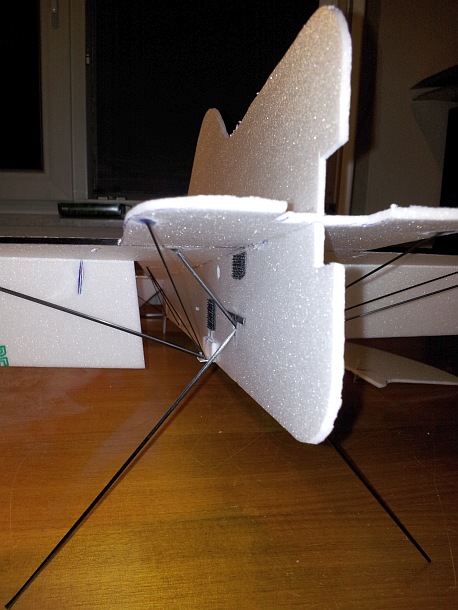

 Noch bevor die obere Rumpfsiluette angeklebt wird, werden aus 2mm Kohlefaserstäbe die beiden Fahrwerksbeine eingeklebt. Zur Verstärkung, die Durchführung in der unteren Rumpfsiluette mit jeweils einem 1x3mm und 5 cm langen Stück Kohlefasterstab verstärken (von beiden Seiten). |
 |

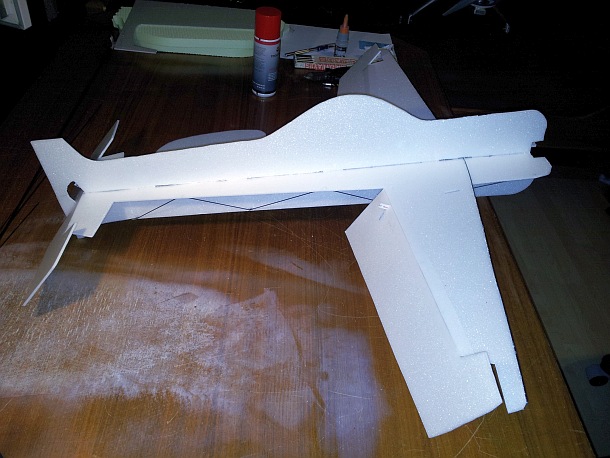

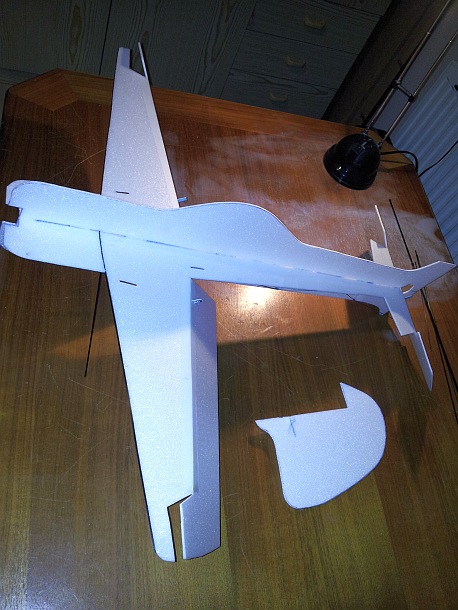

 obere Rumpfsiluette festgeklebt. |
 |
 |
 Mit Depron etwas auffüttern um hier den Motorspant aufkleben zu können. |
 |

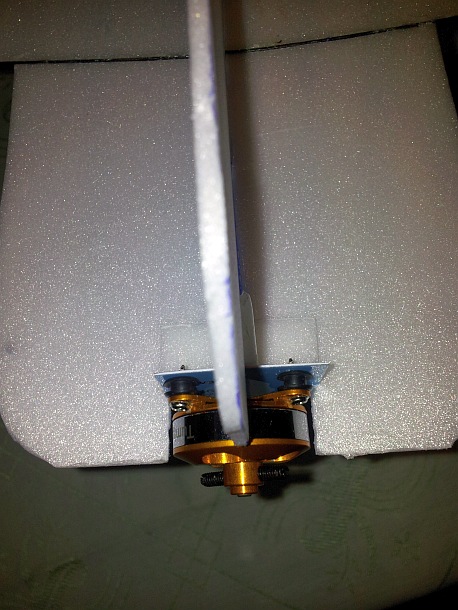

 Der Motorspant wird auch aus einer Plastik Visitenkarte geschnitten. |

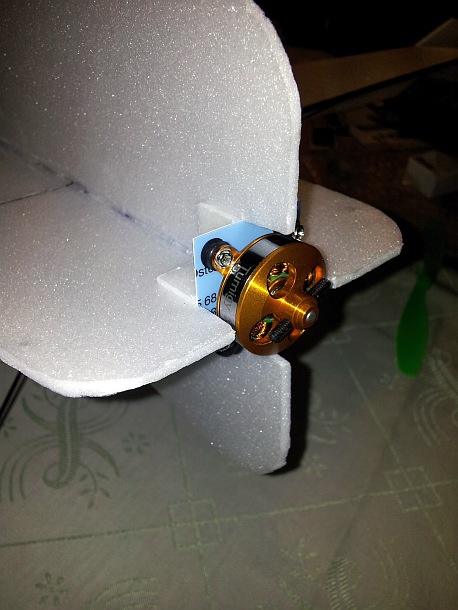

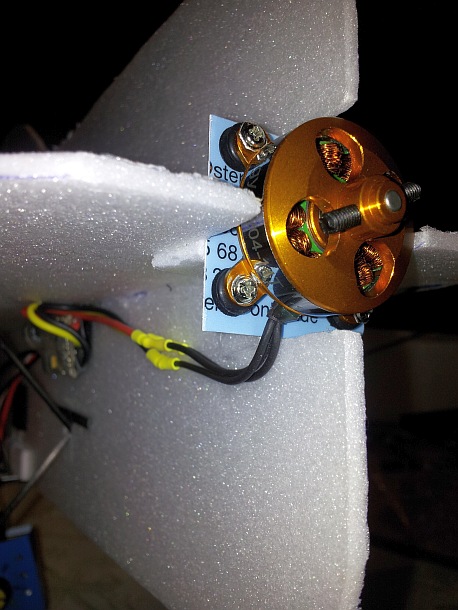

 Den Motor habe ich mit selbstschneidende Schrauben und Servogummi am Spant festgeschraubt. Durch das Servogummi kann noch ggf. der Sturz und Seitenzug einfach eingestellt werden. |
 |
 |

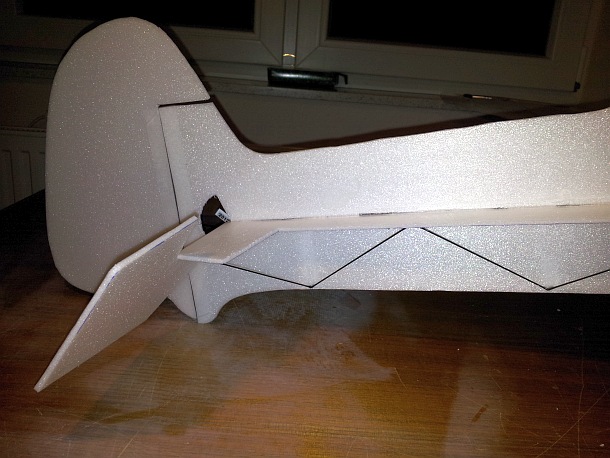

 Seitenruder anscharniert |
 |

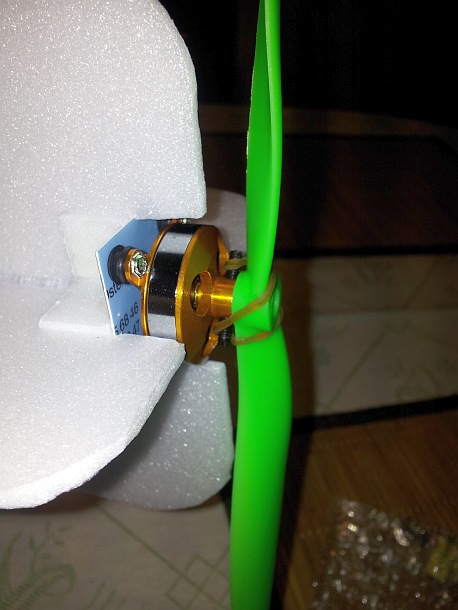

 Hier kommt noch ein richtiger O-Ring drauf. |

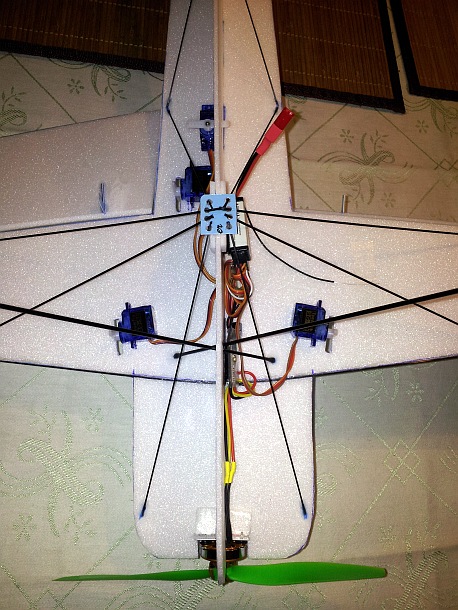

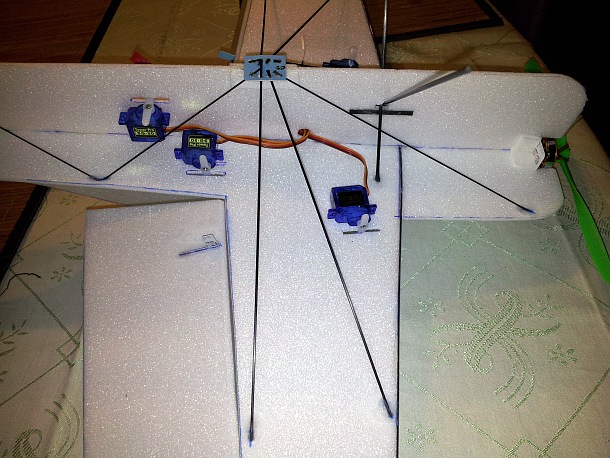

 5g Servos mit Uho por angeklebt (vorher Funktionstest, Neutralstellung und Servohorn montieren) |
 |
 |
 |
 |

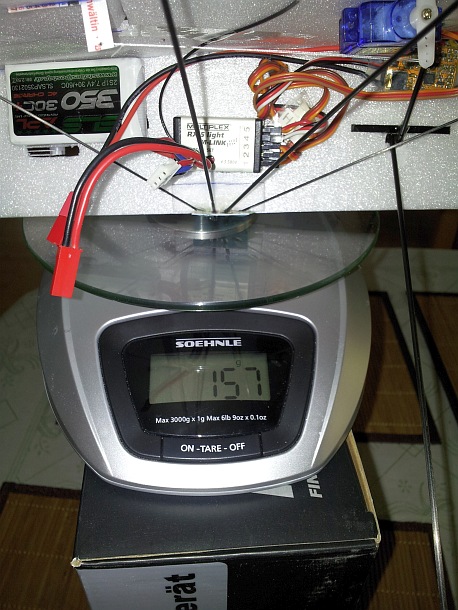

 Der Schwerpunkt ist bei 21 cm von der Rumpf-Vorderkante |

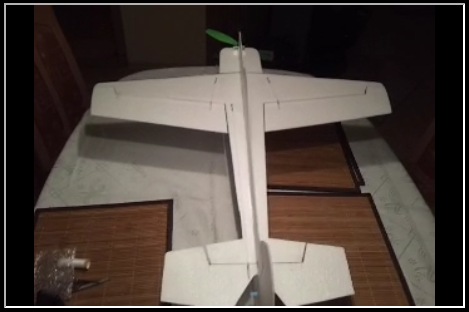

 Video: Funktionstest aller Ruder und des Motors. |
